제품 상세 정보:
결제 및 배송 조건:
|
| 모델 번호: | ZXHQ-B+ | 작업 전력 공급: | AC220V±10%,50Hz/60Hz |
|---|---|---|---|
| 출력 :: | 0~180Vrms, 12Arms, 36A (피크 값) | 상품 이름 :: | 가변 주파수 전압법 CT PT 분석기 |
| 브랜드: | GDZX | 시험 표준: | IEC60044-1, IEC60044-6, C57.13 |
| 전압측정 정밀도: | ±0.2% | 데이터 스토리지: | 1000 |
| 하이 라이트: | ct pt 시험 세트,현재 변압기 시험 세트 |
||

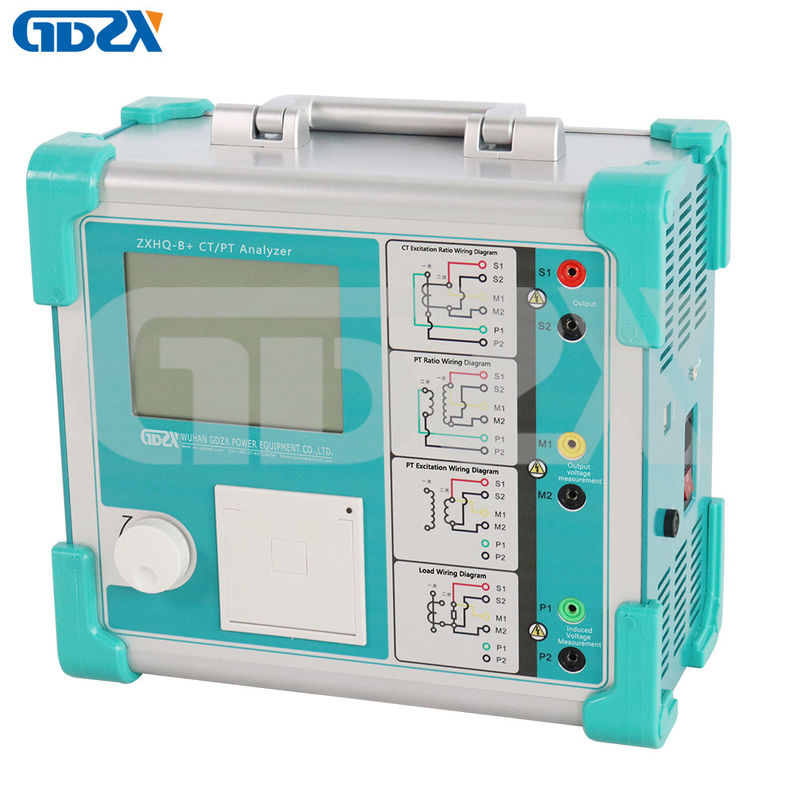

ZXHQ-B+ ＩＥＣ 규격 가변 주파수 CT PT 분석기
ZXHQ-B+ CT / PT 분석기는 뒤에 넓게 만들어진 신제품이고 고객들의 조언과 깊은 이론적 고찰을 채택합니다.
일련의 제품은 진보되는 고성능 DSP와 팔로 설비했습니다 제작기술은 안정적이고 믿을 만한 제품의 성능을 보증했습니다. 주로 (보호 유형, 측정 종류, TP 종류) 다양한 CT을 판단하는 실험과 PT 전자 단위를 위한, 전 기능 : 자극 특성 (전압전류특성)이 비율, 극성, 이차코일 저항, 2차 부담, 비율 오차, 각 오차를 돌립니다 . 또한 USB를 통하여 데이터 전송과 업로드 시험 자료, 편집과 절감 또는 프린팅을 위해 조화시킬 수 있습니다. 단순하고 편리한 작동이 작업 에피치엔 cy를 향상시킵니다.
시장에 끌어들이는 모두 갖춰진, 높은 자동화 정도, 고효율. 그들은 계기 트랜스포머 투숙 절차 전력 산업을 위한 전문적 시험 장비입니다.
특징 도입 :
1.어떤 필요성 표준 트랜스, 증폭기, 부하 측정부, 전압 제어함 또는 중요한 전류 도입선, 단순한 전선 연결과 단순 작동
2. 진보적 가변주파수 방법, 최대 출력 AC 전압 160V와 출력 전류 5Arms (피크 값을 기반으로 하는 시험 CT / PT 종가 특징적 커브와 10% 에러 곡선 :15A) 그러나 CT 무릎 전압 최고 60KV.
3. 고 정밀도로 비율 오차와 각 오차를 측정할 수 있, 비율 오차 변이가 허락했습니다 :±0.05%, 허락된 각 오차 변화 :±2min이, 시험 0.02S가 전류 변압기를 평평하게 할 수 있는데, 비율 측정 범위를 돌립니다 : 1~35000
4. 자동적으로 디스플레이는 매개변수화합니다 : 니 포인트 전압 / current,10%(5%) 에러 곡선, 정확도 한계 요인 (ALF), 기구 보안 요인 (FS), 두번째 시간 상수 (Ts), 잔류 자기 계수 (Kr), 포화되고 충분히 용해되지 않은 인덕턴스 기타 등등.
5. 표준에 따릅니다 : IEC60044-1, GB16847 (IEC60044-6) GB1207 기타 등등, 자동차는 트랜스포머 형과 수준에 따라 검사 중인 표준을 선택합니다
6.원 클릭은 CT DC 저항, 자극, 비율, 극성 시험을 완성할 수 있습니다. 부하 시험 를 제외한 모든 CT 시험을 위한 하나의 와이어 접속 방식
7. 친숙한 인터페이스
8.5.7 직사 광선에서 명백한 LCD로 조금씩 움직이세요
9.작동하도록 단순한 제어하기 위한 광학 바퀴모양 마우스
보고서 검사를 프린팅하기 위한 10.built-in 프린터
11.USB 통신 인터페이스로
12.최고 1000까지 세트 Dta 기억 용량이 권력을 떨어질 때 잃지 않습니다
13.데이터와 평가와 비교하기 위한 분석 소프트웨어로
14.9 이하 Kg가 체중으로서 도달하도록 쉽습니다.(호스트)
생성물 파라미터 :
| 출력 | 0~180Vrms, 12Arms, 36A (피크 값) | |||||||
| CT 비율 | 범위 | 1~40000 | 정확도 | ±0.05% | ||||
| PT 비율 | 범위 | 1~40000 | 정확도 | ±0.05% | ||||
| 단계 | 범위 | ±2min | 결의안 | 0.5 분 | ||||
| 이차코일 DC 저항 | 범위 | 0~300Ω | 결의안 | 0.2%±2mΩ | ||||
| AC 부담 | 범위 | 0~1000VA | 정확도 | 0.2%±0.02VA | ||||
| 전원 공급기 | AC220V±10%,50Hz/60Hz | |||||||
| 환경적인 조건 | 작동 온도 :-10oC~50oC, 습도 : ≤90% | |||||||
| 중량과 차원 | 차원 :365*290 *153mm, 정미중량<10kg> | |||||||
CT PT 분석기 기술적인 매개 변수 :
|
모델 |
ZXHQ-B+ | ||
| 시험 표준 | IEC60044-1, IEC60044-6, C57.13 | ||
| 출력 | 0~180Vrms 12Arms 36A(peak) | ||
| 무릎 전압 측정 | 60kV | ||
| 전압측정 정밀도 | ±0.2% | ||
| 전류 측정기 | / | ||
|
CT 비율
|
범위 | 1~40000 | |
| 정확도 | 최대 0.1% | ||
|
PT 비율
|
범위 | 1~40000 | |
| 정확도 | 최대 0.1% | ||
| 단계 | 에러 | ±5min | |
| 결의안 | 0.5 분 | ||
| DC 저항 | 범위 | 0~300Ω | |
| 정확도 | 0.5%±2mΩ | ||
| 2차 부담 | 범위 | 0~1000VA | |
| 정확도 | 0.5%±0.05VA | ||
| 데이터 스토리지 | 1000 | ||
| 온도측정 | / | ||
| 전원 공급기 | AC220V±10%,50Hz | ||
| 환경적인 조건 | 작동 온도 : - 10οC~50οC, 습도 :≤90% | ||
약간의 팁 :
왜 트랜스 테스터가 보편적인 유형과 가변 주파수 타입으로 나뉘어집니까? 그것을 선택하는 방법 ?
주로 CT 볼트-암페아 특성 검사, PT 볼트-암페아 특성 검사, CT 극성 시험, PT 극성 시험, CT 변압비 극성 시험과 PT 변압비 극성 시험을 위해 사용되는 공통 CT PT 분석기 ;
가변 주파수 CT PT 분석기는 전압전류특성, 변압비, 극성, 에러 곡선, 각도차 비율 차이, 굴곡점의 계산과 2차 측 회로 검사를 위해 설계된 멀티 기능 실지 시험 기구를 위해 주로 사용됩니다. 그것은 CT의 탐지를 지원하고 PT (보호 클래스, 측정 수업, TP 수업이) 주와 즉석 매개 변수를 확고하게 합니다.
대체로, 이러한 2 트랜스 테스터들의 시험 기능은 대단히 겹쳐집니다. 보통 트랜스 테스터 에 주파수 변환기 테스터의 장점은 속도와 정확도와 작동의 용이성입니다. 더 주파수 변환기 테스터의 장점 그러나 가격은 또한 더 높습니다, 발전소 직원들이 그들의 실제 필요에 따라 선택할 필요가 있습니다.
무한 GDZX 전력 장비 주식회사는 당신을 제공합니다 :
1 : 공장 직접 가격.
2 : 좋은 품질.
3 : 15 일 이내에 빠른 선적.
4 : 소량주문 환대..
5 : 온라인 납부.
6 : 지원 일년 무료 보증, 3년 품질 보증, 수명 점검.
7 : 판매 서비스 24/7 뒤에
