제품 상세정보
원래 장소: 중국
브랜드 이름: GDZX
인증: ISO
모델 번호: 배전반용 ZXPD-100K 부분방전 검출기
지불과 운송 용어
최소 주문 수량: 1 세트
가격: USD3448/SET
지불 조건: T/T, L/C
휴대용 구조와 신호 수신 및 데이터 처리 모듈이 내장된 제품으로 다중 분석 모드가 있으며 전기 장비의 부분 방전에 의해 발생하는 UHF 신호 및 초음파 신호를 편리하게 측정할 수 있습니다.유사한 제품에 비해 이 제품은 편리한 작동과 강력한 기능을 가지고 있습니다.
1. 적용 가능한 범위: 비침입 모드는 고전압 전기 장비의 부분 방전 결함을 감지하고 찾기 위해 채택됩니다.
2. 센서 구성
표준: UA, TEV
옵션: 변압기용 센서 네트워크, GIS용 고주파 센서, 고전압 케이블용 센서 또는 사용자 요구 사항에 따라 사용자 정의된 기타 센서.
3. 검출 원리: UHF(Ultra High Frequency) 방식, UA(Ultrasonic Analysis) 방식, TEV(Transient Earth Voltage) 방식.
1. 감지 주파수 대역:
UA: 40~200KHz
TV: 3~100MHz
UHF: 300~2000MHz.
2. 측정 범위:
UA: -90~80dB
TEV: -80~10dBm
UHF: -80~10dBm.
3. 감도: 최소 감도는 10pC입니다(특히 센서와 방전 소스 사이의 거리에 따라 결정됨).
4. 센서:
a) 초음파 센서: 20~200(kHz);
b) EV(과도 접지 전압) 센서: 5 ~ 100MHz;
c) UHF 센서: 300~2000(MHz), 지향성 수신 특성.
5. 내장형 초음파 센서 및 TEV 및 UA 통합 센서: 변압기 전용 센서, GIS 전용 센서 및 케이블 전용 센서와 같은 구성 요소를 선택할 수 있습니다.
6. 소프트웨어 기능:
a) UHF, TEV 및 초음파 신호를 지속적으로 감지하여 부분 방전이 있는지 여부를 판단합니다.
b) 감지된 신호의 변화 경향을 실시간으로 표시하여 부분방전 신호의 전개를 직관적으로 판단한다.
c) 필드 데이터 저장 기능;
7. 계기 특성:
a) 화면 표시: 고대비 3.5” TFT 컬러 화면.
b) 데이터 저장: 1000개의 테스트 데이터 그룹을 저장할 수 있습니다.
c) 작동 전원 공급 장치: 8시간 연속 작동을 위한 내장형 8.4V 리튬 배터리.
d) 전원 공급 장치: 입력 100-240VAC, 출력 8.4V/3A, 충전 시간 3~4h.
e) 경계 치수: 220 * 100 * 40.
f) 기기 무게: 1.5kg.
g) 환경 온도: -25℃~45℃.
h) 보관 온도: -35℃~60℃.

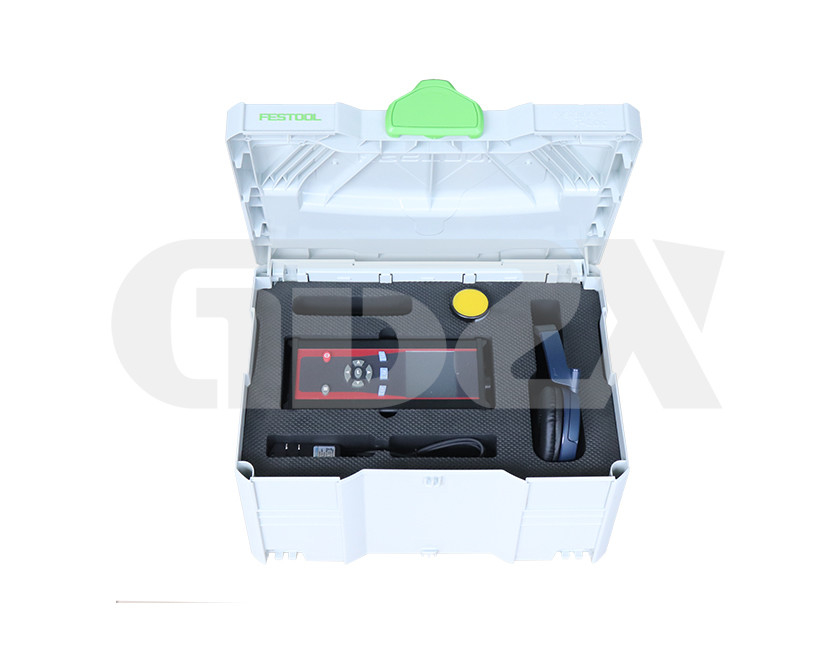

8. 전체 구성: 호스트 머신, 센서, AC 어댑터, 연결 케이블 및 운송 케이스.
