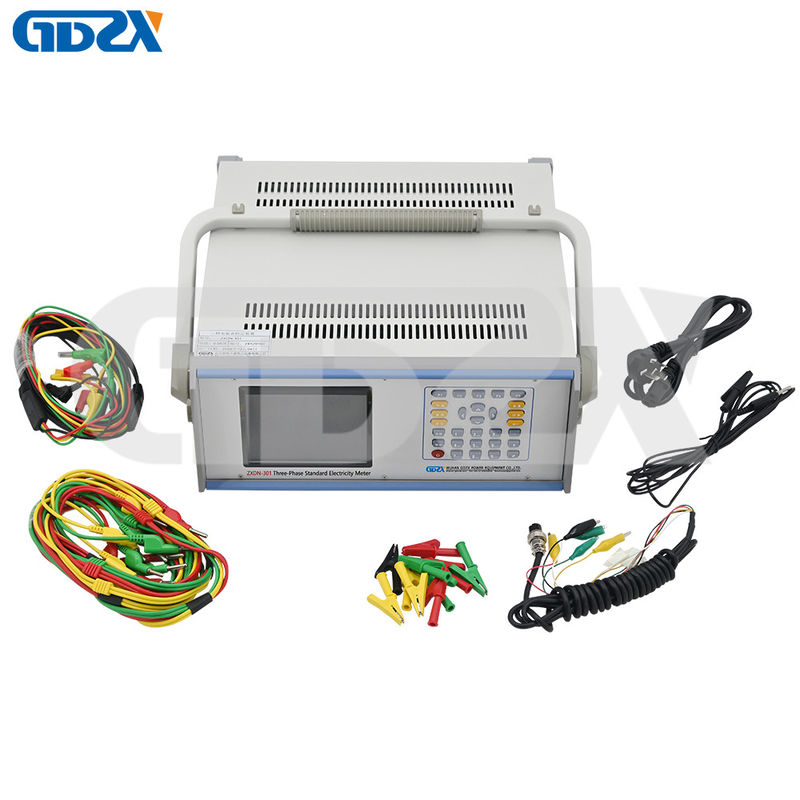

ZXDN-301 표준 참조 에너지 미터 분석기 고 정밀 다기능

제품 개요

이 표준 전기 에너지 미터는 다기능으로 광범위하고 고정밀합니다. 정확도 0.02. DSP, 임베디드 시스템, 자동 온도 균형 및 기타 보상 기술을 채택하여 작고 가벼우며 사용하기 쉽고 신뢰할 수 있습니다.

기능 및 특징

1. 알루미늄 휴대용 케이스 포함

1. 광범위한 측정: 전압(상 전압): 1~560V, 전류: 10mA~120A

2. 다양한 방식의 측정: 단상, 3P4W Y/ 3P3W Δ 결선 모드에서 AC 전압, 전류, 전력(유효 전력, 무효 전력, 피상 전력) 및 전기 에너지를 측정합니다. 또한 진정한 무효, 위상 교차 무효 전력, 인공 중성점 무효 전력 방식으로 무효 전력 및 전기 에너지를 측정할 수 있습니다.

3. 다중 기능 측정:

ü U, I, 위상, 주파수, 유효 전력, 무효 전력, 역률 및 오차 측정의 기본 기능.

ü 전압, 전류 및 전력의 안정성 측정.

ü 3상 회로에서 전압 및 전류 진폭의 비대칭 정도 측정.

ü 3상 회로에서 전압 및 전류의 불균형 정도 측정.

ü 위상 비대칭 정도 측정.

ü 벡터 다이어그램 표시. 시계 방향 회전, 시계 반대 방향 회전 등과 같이 다양한 습관을 충족시키기 위한 벡터 다이어그램의 다양한 표시 방식;

12시와 3시 사이의 기준 위치 선택;

참조 기준은 변경 가능; 위상 표시 설정: 0~360° 또는 ±180°

ü 파형 표시, 고조파 분석, 왜곡 계산, 확대 기능이 있는 주파수 스펙트럼 표시

ü 수요 측정.

ü 공간 자기 유도 강도 측정.

ü 장치의 점선 단자 전압 강하 측정.

ü 조정할 미터의 상수 및 주파수 측정.

ü 기본파 전력 측정.

ü 세 가지 종류의 미터 오차 보정

ü 세 개의 펄스 출력 포트, 상수는 자동 또는 수동으로 설정할 수 있습니다. 상수 유형: kw, kvar, kva, U, I

ü 세 개의 단상 미터로 구성된 장치의 종합 오차 보정.

ü 3개의 단상 표준 미터로 작동 가능.

4. 기본파 및 고조파의 전체 전력 측정 또는 기본 전력만 측정.

5. 에너지 미터 오차 보정, 자동 설정 펄스 수 및 상수, 특수 보상 기술

6. 51차 고조파에서 전압 및 전류의 고조파 분석.

7. 데이터 및 그래프 표시: 측정 작동 조건, 파형, 위상 벡터, 고조파 그래프.

8. 자동 또는 수동 범위 설정

9. 최대 30개의 데이터 그룹을 저장할 수 있으며, 조건에 따라 레코드를 검색하고 탐색할 수 있습니다.

10. 문자, 알파벳 및 기호 입력 기능

12. 연결: 광범위한 전류 입력 포트는 공용 포트이며, 전류를 변경할 때 배선을 변경할 필요가 없습니다.

13. 다중 사용: 원격 통신 또는 보정 장치로 PC와 함께 작동할 수 있습니다.

14. RS485, RS232, USB 통신 포트, 비동기 통신 사용 시 전송 속도 설정 가능.

15. 6.4인치 640*480 픽셀 TFT 디스플레이로 선명하고 다채로운 표시.

16. 인간 중심 설계, 기능의 합리적인 조합, 간단한 조작

매개변수

신호 범위:

전압: 1~560V(상 전압)

전류: 10mA ~120A

주파수: 40~70Hz

펄스 입력: 최대 2MHz(TTL)

펄스 출력: 자동 상수 사용

펄스 출력 주파수 FOUT: 정격 범위에서 60KHz

정확도:

1) 전압 측정(RMS) 0.02(Rd%) 범위: 30V, 60V, 120V, 240V, 480V, 자동 또는 수동 범위 설정

2) 전류 측정(RMS) 0.02(Rd%) 범위: 0.2A, 1A, 5A, 20A, 100A, 자동 또는 수동 범위 설정

3) 유효 전력 / 유효 전력 에너지 측정 오차: 0.02(Rd%)

4) 무효 전력 / 무효 전력 에너지 측정 오차: 0.02(Rd)%

5) 주파수 측정: 범위 45~70Hz, 분해능: 0.0001Hz, 오차: ±0.01Hz

6) 위상 측정: 범위 0~359.999°(0~±180°), 분해능: 0.001°, 오차: ±0.02°

7) 점선 단자 전압 강하 측정: 범위 0~400mV, 분해능: 0.1mV, 오차: ±0.02%±1mV

8) 자기 유도 강도 측정: 범위 0~0.25mT, 오차: ±10%±0.001mT

9) 고조파 전압 측정:

2~10차, 내용 비율 ≤30% 오차 0.1%

11~21차, 내용 비율 ≤30% 오차 0.2%

22~51차, 내용 비율 ≤30% 오차: 0.5%

입력 임피던스: 전압 입력 임피던스: ≥750KΩ, 전류 입력 임피던스: 0.001Ω

작동 환경: 온도 범위: 15°C~30°C, 계수: 0.0005/ oC, 습도: 45~80%

예열 시간: 30분

전원 공급 장치: 220V±10% 50Hz±1%, 소비 전력: ≤50VA

크기 및 무게: 355×185×145mm, 7.5KG
