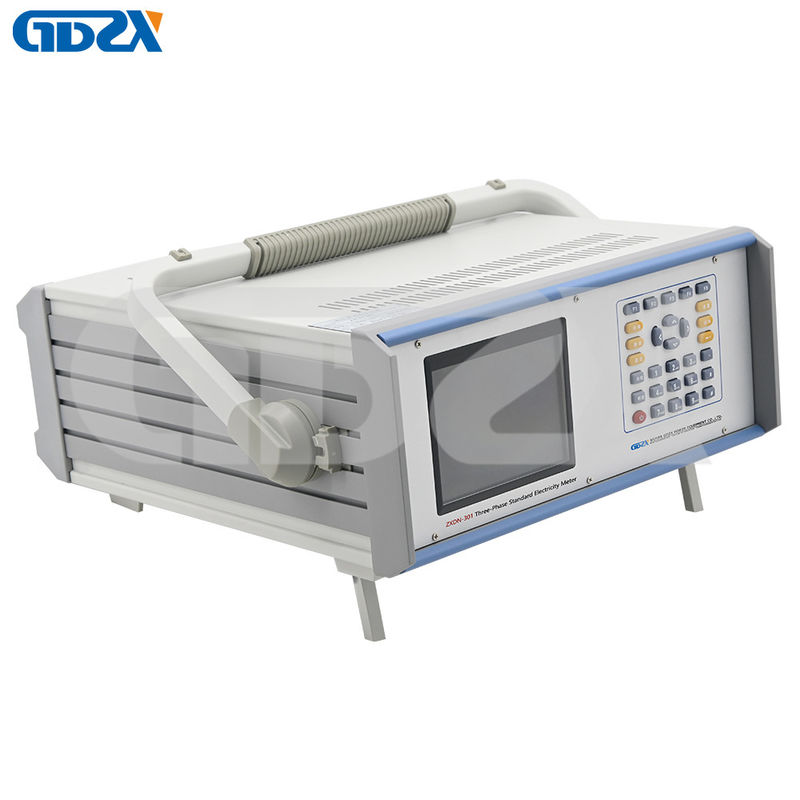

ZXDN-301 3단계 표준 참조 에너지 미터 클래스 0.02 220V

• 표준 휴대용 알루미늄 케이스, 더 작은 부피 (현재 국내 유사한 제품 355 × 145 × 185mm의 부피) 가벼운 무게 (7.5kg), 더 편리하게 운반.


• 넓은 범위 측정: 전압 측정 범위 (단계 전압): 1 ~ 560V
  전류 측정 범위: 10mA ~ 120A


• 여러 가지 측정 방법: 전압, 전류, 전력 (활동 전력, 반응 전력, 전력, 전력)가시 전력) 및 전기 에너지는 4 사각지대에서 단일 단계와 같은 다양한 배선 모드에서, 3단계 4선 Y/ 3선 Δ; 반응 전력 및 전기 에너지는 실제 반응 전력,제곱 반응 전력 및 인공 중성 반응 전력.


• 다기능 측정:
  A. 전압, 전류, 단계, 주파수, 활성 전력, 반응 전력, 전력 인수, 오류 및 기타 기본 측정 함수.
  B. 전압, 전류 및 전력 안정성 측정 (전력 안정성 알고리즘 최대 5개)
  C. 전압과 전류의 3단계 진폭 비대칭 측정.
  D. 전압 및 전류의 3단계 불균형 측정
  E. 단계 오차 측정.
  F. 벡터 그래프 디스플레이, 다양한 벡터 그래프 디스플레이 방법 (시계 방향으로 회전, 반시계 방향으로 회전; 12시, 3시 기본 위치 선택; 참조 데이터 변수;단계 표시 모드: 0 ~ 360° 또는 ± 180°를 설정할 수 있습니다.)
  G. 파형 표시, 하모닉 분석, 왜곡 계산. 스펙트럼 그래프 표시; 하모닉 진폭, 내용, 단계를 표시 할 수 있습니다. 스펙트럼 다이어그램은 확대 기능을 가지고 있습니다.
  H. 수요 측정
  I. 공간에서의 자기 인덕션 강도의 측정
  J. 장치의 같은 끝에서 압력 하락을 측정한다.
  K. 미터 상수와 주파수를 측정한다.
  L. 파동 전력의 기본 측정.
  M. 세 가지 다른 유형의 계측기의 오류 (활동 전력, 반응 전력, 가시 전력, 전압 및 전류) 를 동시에 확인할 수 있다.
  N.3 펄스 출력, 상수는 별도로 설정할 수 있습니다 (자동 또는 수동 설정), 상수는 또한 별도로 설정할 수 있습니다: 활성 전력, 반응 전력, 겉보기, 전압, 전류.
  O. 3개의 단일 단계 미터로 구성된 장치의 전체 오류를 확인할 수 있다.
  P. 3개의 단일 단계 표준 미터로 사용할 수 있습니다.


• 기본 파동 전력 측정: 전체 전력을 측정할 수 있습니다 (기본 파동 및 하모닉 파동 전력 포함), 기본 파동 전력만 측정할 수 있습니다.


• 전기 에너지 오류 검증:전기 에너지 계측기 및 전기 에너지 계측기 확인 장치의 전기 에너지 측정 오류 및 표준편차의 추정 값을 확인할 수 있습니다.그리고 펄스 번호, 캘리브레이션 상수는 작업 효율을 향상시키기 위해 자동으로 설정할 수 있습니다.특히 다중 상수 표준 계측기 및 전력 계측기의 캘리브레이션 장치는 더 편리하게 사용할 수 있습니다. 특수 보상 기술, 작은 부하에서, 왜냐하면 부하가 너무 작기 때문에 (에너지 펄스 주파수는 너무 낮습니다) 오류 점프가 너무 커지지 않습니다.표준편차 추정, 평균 오류


• 하모닉 분석: 전력 주파수 전압 분석, 하모닉보다 51배 낮은 전류.


• 데이터 및 그래픽 디스플레이: 측정 상태와 다양한 측정 데이터를 직관적으로 표시 할 수 있습니다. 측정 된 전압, 전류 파형, 전압,현재 단계 벡터 다이어그램, 하모닉 분석 파동 바 다이어그램.


• 수동 또는 자동 범위 전환


• 저장 기능으로 30개의 데이터 레코드를 저장할 수 있고 조건에 따라 검색할 수 있습니다.


• 핑진 입력 방법: 중국 문자, 문자, 기호를 입력할 수 있습니다.


• 배선: 광범위한 전류 입력 단말기 공통, 배선을 변경하지 않고 전류를 변경, 사용하기 쉽습니다.


• 다목적: 표준 미터로 사용할 수 있습니다. 또한 전기 미터 검증 장치 테스트로 사용할 수 있습니다. 혼자 사용할 수 있습니다. 또한 PC 통신 원격 제어 장치와 함께 사용할 수 있습니다.또한 확인 장치와 함께 사용할 수 있습니다..


• 여러 통신 인터페이스: RS485, RS232, USB, 비동기 통신을 사용: baud 비율을 설정할 수 있습니다.


• 60.4인치 640×480점 매트릭스 TFT 컬러 LCD 디스플레이, 선명한 디스플레이, 생생한 색상


• 작동: 인간화 된 설계, 합리적인 기능 조합, 매우 간단한 작동.

기술 지표:

1신호 범위
전압: 1 ~ 560V (단계 전압)
전류: 10mA ~ 120A
주파수: 40 ~ 70 Hz
입력 펄스: 최대 2MHz (TTL)
출력 주파수: 자동 상수를 사용 하 고, 등급 범위에서, 출력 펄스 주파수 Fout: 60KHz
정확도 2
1 전압 측정 (RMS): 정확도: 0.02 (Rd%)
범위: 30V, 60V, 120V, 240V, 480V 5개의 기어, 자동 및 수동 전환.
2 전류 측정 (RMS): 정확도: 0.02 (Rd%)
범위: 0.2A, 1A, 5A, 20A, 100A 5개의 기어, 자동 및 수동 전환
3 액티브 파워, 액티브 전기 에너지 측정 정확도: 0.02 (Rd%)
4 반응 전력 및 반응 전력 측정 정확도: 0.05 수준 (Rd%)
5 주파수 측정: 측정 범위: 45 ~ 70Hz
해상도: 0.0001Hz
정확도: ±0.01Hz
6 단계 측정: 측정 범위: 0 ~ 359.999° (0 ~ ± 180°);
해상도: 0.001°
정확도: ±0.02°
7 같은 끝의 압력 하락 측정:
측정 범위: 0~400mV
해상도: 0.1mV
정확도: ± 0.02% ± 1mV
자기 인덕션 강도 측정:
측정 범위: 0 ~ 0.25MT
정확도: ± 10% ± 0.001MT
9 하모닉 전압 측정:
2~10배: 하모닉 함량은 ≤30%; 오류: 0.1%
11~21배: 하모닉 함량은 ≤30%; 오류: 0.2%
22~51배: 하모닉 함량은 ≤30%; 오류: 0.5%
10 하모닉 전류 측정: 2 ~ 51 번: 하모닉 함유 ≤ 50%; 오류: 0.1%
3입력 임피던스
전압 입력 인피던스: ≥750K ω
입력 전류 임페던스: 0.001 ω
4업무 환경
온도: 15~30 oC 온도 계수: 0.0005/ °C
전열 시간: 30분
습도: 45 ~ 80% RH
전원 공급: 220V ± 10% 50Hz ± 1%
전력 소비: 50 va 이하
5다른 것
부피: 355×185×145mm
무게: 7.5kg
