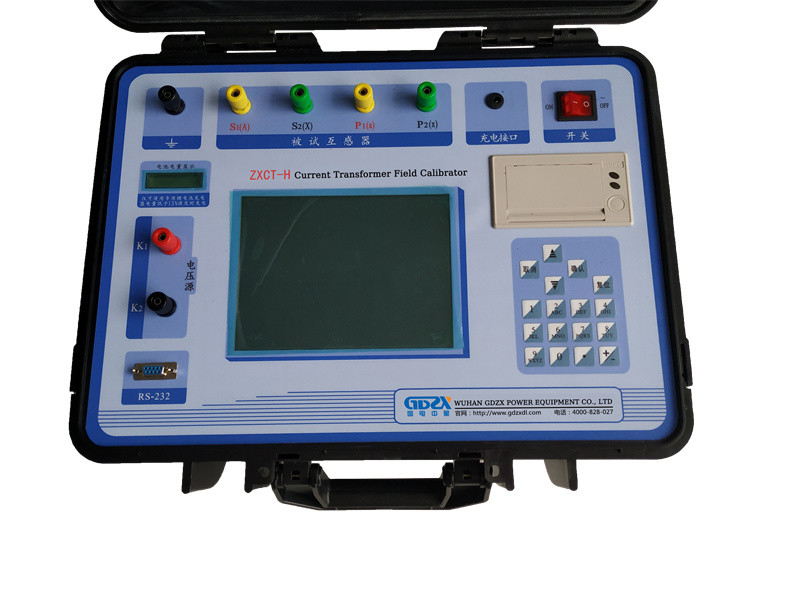

ZXCT-H 전류 변압기 분야 교정부

고성능 전자동 전류 변압기 현장 교정부

제품 소개

많은 유저 수의 발전소와 지국의 하이-볼타게 전기 에너지 측정 기기와 전기 에너지 측정 기기가 발전, 전력 전송, 전원 공급기와 사용자들의 다수의 parties들의 이익과 관련됩니다. 정확한 측정을 보증하기 위해, 사찰은 전기 에너지 측정 기기를 위한 SD109 사찰 규정과 전기 측정 기기를 위한 DL / T448-2000 기술적 조치 규정에 따라 실행되어야 합니다.

ZXCT-H 전류 변압기 분야 교정부는 최고급 검사 기술, 대규모 전자회로 설계를 기반으로 그리고 적절한 국가 규제에 따라 개발되었습니다. 그것은 높은 일하는 강도와 지루한 운영으로 전류 변압기와 전압 변환 장치에 대한 현장 검증의 문제를 해결합니다.

특징

1. 기구는 또한 측정 기기에 대한 현장 확인을 위해 편리한 전류 변압기 에러를 측정하기 위한 리커시브법을 가지고 있습니다.

2. 전류 변압기에 대한 현장 확인은 표준 전류 변성기, 현재 라이저, 부하 측정부, 전압 제어기 박스와 고전류 도체들을 요구하지 않습니다. 그것은 전류 변압기에 대한 확인을 달성하기 위해 극단적으로 단순한 테스트 배선과 운영을 사용합니다, 매우 작업을 줄이면서 강도와 일 효율이 향상되며, 그것이 트랜스에 대한 현장 확인에게 편리합니다.

3. 기구는 측정된 전류 변압기의 똑같은 변압비에 해당된 표준 전압 변환 장치를 가지고 있습니다. 그것의 정확도는 0.05 수준을 이를 수 있고 측정된 전류 변압기의 변압비와 무부하 에러가 정확하게 측정될 수 있습니다. 트랜스의 오차를 산정하기 위해 그리고 나서 임피던스와 입장허가에 의한 테스트 결과를 결합시키세요.

4. 소내 전원 주파수 전자기 방사선과 일련 간섭을 방지하기 위해 상용 주파와 가까운 상이한 주파수 전원 공급기 시험을 채택하세요.

5. 넓은 측정 범위가 5A / 5A ~ 25000A / 5A 또는 5A / 1A ~ 6300A / 1A에 도달할 수 있습니다.

6. 전류 변압기 변압비와 이차코일 내부 저항 실험의 기능으로.

7. 인간화된 인터페이스와 작업설계로, 800 × 600 고해상도 대형 스크린 컬러 액정 표시 장치를 채택하고, 작동을 더 편리하고 빠르게 하면서, 작동을 돕기 위해 터치 스크린을 사용하세요.

8. 정확한 소프트웨어 알고리즘을 사용할 때, 측정 데이터의 정확도는 더욱 향상됩니다.

9. 그것은 외부 배선 지위를 판단하기 위해 지성을 가지고 있고, 배선 오류, 변압비, 극성 에러, 기타 등등을 자극합니다.

10. 자동적으로 시험 자료를 둥글게 하고 그것이 허용한도의 밖에 있는지 판단하세요. 자동 허용 범위 초과 데이터는 오렌지에 표시되고 자동 허용 범위 초과된 것 기간의 우측 하단 모서리에 드러내집니다.

11. 직접적으로 쟁점 현장 확인 결론이 자격을 주었습니다 또는 허용한도의 밖에.

12. 대규모 기억은 최고 1000까지 현장시험 데이터를 저장할 수 있습니다.

13. 데이터 증명서를 출력하기 위해 컴퓨터를 연결시키기 위한 사용 RS232 또는 USB 인터 페이스.

14. 플라스틱 금형 샤시가 익숙한 공학은 현장 운영들과 장비의 안전을 보장하기 위해 충격과 압력을 방지합니다.

기술적 인디케이터

1. 전류 변압기 에러 측정 부문

1) 전체적인 정확도 : 측정된 전류 변압기의 오차 한계 중 1/3

2) 시험 범위 : 5A / 5A ~ 25000A / 5A 또는 5A / 1A ~ 6300A / 1A

기록 : 1A의 2차측 전류와 전류 변압기는 똑같은 암페어 전환 측정의 법에 의해 31500A / 1A로 변환될 수 있습니다. 테이블에 나타나지 않는 전류 변압기 비율을 위한 다른 검사 방법은 다음과 같습니다 :

전류 변압기를 시험하기 위해 똑같은 암페어-턴 방법을 이용하세요. 예를 들면 다음 당신은 미안하지만, 1000A / 5A 트랜스를 시험할 필요가 있고 전류 변압기의 2 회전을 통하여 기구의 시험 와이어를 통과하고 그런 다음 시험을 받고 단지 전원 입력은 500A입니다. 이 검사 방법은 트랜스 시험 자료의 타당성에 영향을 미치지 않습니다.

유사하게, 다른 변압비는 다음과 같은 처리 방법을 이용합니다 :

3) 시험된 전류 변압기의 동작 영역 : 1% ~ 200%

4) 부하중 : 2.5VA ~ 300VA, COSφ = 0.1 ~ 1.0

5) 시험된 전류 변압기의 정확도 범위 : 1.0, 0.5, 0.5S, 0.2와 0.2S

6) 저항 / 입장허가 측정 오차 : ≤5.0%

7) 측정 범위 : Ｒ : 0.00Ω ~ 20.0Ω

Ｙ : 0.000mS ~ 100.0mS

2. 전압 변환 장치 교정부의 부분

1) 기초적 에러 :

a. 동상 성분 :

2. 전압 변환 장치 교정부의 부분

1) 기초적 에러 :

a. 동상 성분 : Ｘ = (Ｘ × 2% + Ｙ × 2% 2 단어)

Ｙ = (Ｘ × 2% + Ｙ × 2% 5 단어)

기구의 Ｙ -디스플레이 가치인 Ｘ

기구의 5가지 단어 -양자화 에러

비. 비율 표 : 레벨 1

Ｃ. 측정 범위 : Ｆ : 0.0000% ~ 200.0%

Δ : 0.000 ′ ~ 999.9 ′ 0.000 ′ ~ 999.9 ′

3. 도구 소비 전력 : 20VA

4. 기구 정확도 수준 : 0.05S 수준

5. 최대 외형 칫수 : 460 × 375 × 183 밀리미터

6. 중량 : 10.0 킬로그램
